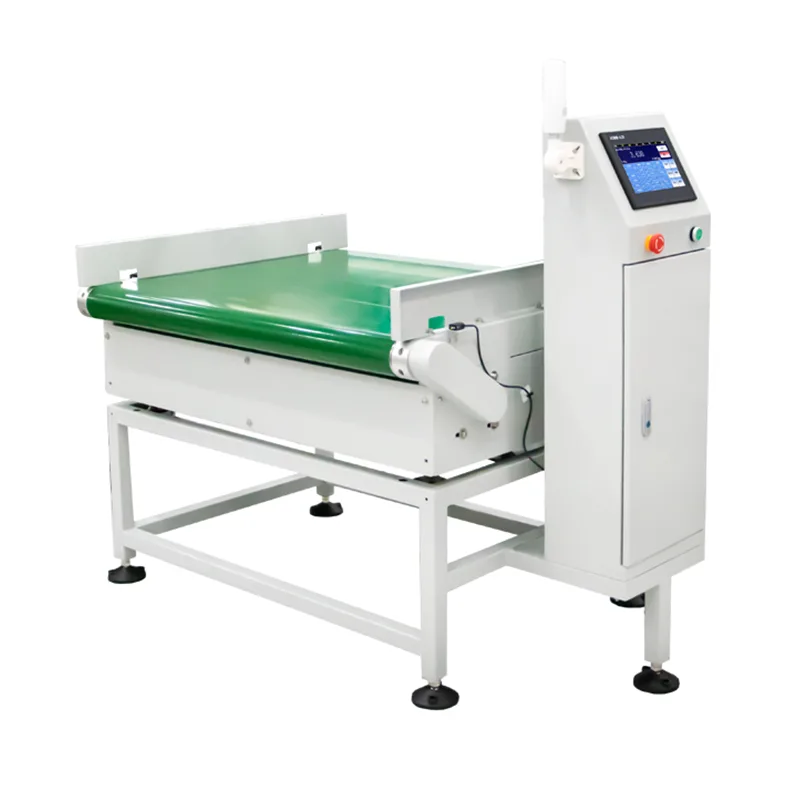

Sailkatzeko balantza automatikoak

JDW Serieko Balantza automatikoko sailkapena kontrolatzeko eta desbideratzeko sistema bat da Jiangsu Jutian Weighing Equipment Co., Ltd-k fabrikatutakoa. Mugimenduan dauden produktuak pisatzeko diseinatuta dago, pisu-irakurketa bakoitza aurrez ezarritako mugekin alderatzeko eta elementuak mekanikoki biderkatzaile edo bilketa guneetara bideratzeko, emaitzaren arabera. Ekipamenduak pisaketa dinamikoa, pasa/huts logika eta sailkatze fisikoaren aktuazioa konbinatzen ditu garraiatzaile sekzio integratu bakar batean.

Sistema ekoizpen-lerroetan hedatzen da, non produktuak pisuaren arabera sailkatu behar diren bete ondoren, muntatu edo ontziratu ondoren, adibidez, pisu gutxiko, onargarri eta gehiegizko pisuko kartoiak irteerako garraiatzaile desberdinetan bereiziz. Pisu-datu guztiak, denbora-zigiluak eta sailkapen-emaitza guztiak beheranzko kalitate-dokumentaziorako eta trazagarritasunerako erregistratzen dira.

Zehaztapen Teknikoak

Zehaztasun kontuak:Detekzio-zehaztasuna eta sailkatzeko errendimendua produktuaren pisuaren, dimentsioen, garraiatzailearen abiaduraren eta ingurumen-egonkortasunaren araberakoak dira. Adierazitako zehaztasun-tarteak lagin adierazgarriekin fabrikako saiakuntza kontrolatuan oinarritzen dira. In situ martxan jartzeak benetako errendimendua ezartzen du ekoizpen baldintzetan.

Jiangsu Jutian Weighing Equipment Co., Ltd.k ISO9001 ziurtagiriaren kalitatearen kudeaketaren pean funtzionatzen du. Konpainiak 68 patente nazional eta 20 software-eskubide ditu, 919 I+G Zentroak zuzendutako produktuaren garapena eta bi produkzio instalaziotan egindako fabrikazioa. JDW serieak CE ziurtagiria du.

Sailkatzeko Mekanismoa eta Diseinu Mekanikoa

Sailkapen-ekintza pisatzeko gunetik behera kokatutako desbideratzaile-estazio dedikatu batean egiten da. Produktuen sailkapena denbora errealean zehazten du kontrolagailuak aurrez ezarritako goiko/beheko mugekiko harrapatutako pisuaren arabera. Konfigurazio estandarrak ezkerreko/eskuineko desbideratze-garraiatzaile motorizatu bat erabiltzen du, produktu onargarriak bide batera eta ez-konformeak beste batera gidatzen dituena. Pakete malgu arinak dituzten aplikazioetarako, aire-leherketa pneumatikoak edo bultza-besoko eragingailuak zehaztu daitezke. Desbideratzailearen denbora produktuaren posizioaren jarraipenarekin sinkronizatuta dago, linea eten gabe bereizketa fidagarria bermatzeko.

Garraio-markoa 304 altzairu herdoilgaitzez egina dago, garbiketa-inguruneekin bateragarritasunagatik eta korrosioarekiko erresistentziagatik hautatua. Pisatzeko atala mekanikoki isolatuta dago drive eta desbideratzaile ataletatik bibrazioen transmisioa minimizatzeko. Gida-errailak eta produktu-sentsoreak sistemaren konfigurazioan zehaztutako produktuaren tamaina-barrutiari egokitzeko kokatzen dira.

Sistemaren konfigurazioa eta produkzio-lerroen integrazioa

Produktuen parametroak ukipen-pantailaren interfazearen bidez kudeatzen dira, non operadoreek SKU anitzeko ezarpenak sortu, gorde eta gogoratu ditzaketen. Aurrez ezarritako bakoitzak xede-pisua, tolerantzia-mugak, garraiatzailearen abiadura eta sailkatzeko ekintza barne hartzen ditu. Produktuen arteko aldaketa gordetako aurrezarpena hautatuz gauzatzen da doikuntza mekanikorik gabe.

Komunikazio-interfazeek (Ethernet, RS232, RS485) eskalak MES, ERP edo SCADA sistemekin datuak trukatzeko aukera ematen dute. Pisu-erregistroak, denbora-zigiluak eta sailkapen-emaitzak denbora errealean transmititu edo loteka esportatu daitezke USB bidez. Produkzioaren monitorizazio zentralizatua duten lineetarako, sistemak abian jartzean konfigura daitezkeen industria-protokolo estandarrak onartzen ditu.

Kalibrazioa eta ohiko mantentze-lanak

Kalibrazioa probako pisu ziurtatuak erabiliz egiten da ukipen-pantailan gidatutako prozedura baten bidez. Puntu bakarreko eta puntu anitzeko kalibrazio moduak onartzen dira. Uhalaren tentsioa, garraiatzailearen lerrokatzea eta sentsorearen zero puntua aldian-aldian egiaztatu behar dira ohiko mantentze lanetan. Eraikuntza modularrari esker, osagai indibidualak (gerrikoa, desbideragailuaren eragingailua, sentsoreak) sartu eta ordezkatu daitezke marko osoa desmuntatu gabe.

Aplikazioaren eszenatoki tipikoak

Ohiko galderak (Maiz egiten diren galderak)

Nola hautatzen da produktu mota desberdinetarako sailkatzeko mekanismoa?
Hautaketa produktuaren pisuaren, ontziratzeko materialaren, forma-egonkortasunaren eta lerroaren abiaduraren araberakoa da. Kartoi eta botila zurrunak ondo egokitzen dira motordun desbideratzaile garraiatzaileetarako. Poltsa malgu arinak aire leherketa pneumatikoak edo bultza-besoen eragingailuak behar ditzakete kalte mekanikoak ekiditeko. Mekanismo egokia ingeniaritza berrikusteko fasean berresten da produktuen laginetan eta diseinu-baldintzetan oinarrituta.

Sistemak produktuak bi kategoria baino gehiagotan sailka ditzake?
JDW konfigurazio estandarrak bi norabideko sailkapena onartzen du (adibidez, onartu/baztertu). Maila anitzeko sailkapena (esaterako, pisu gutxikoa, estandarra eta gehiegizko pisua hiru errei bereizietan) desbideratzeko geltoki gehigarriekin konfigura daiteke. Honek garraiatzaileen sekzio hedatuak behar ditu eta proiektuaren definizio fasean zehazten da.

Nola kudeatzen dira produktuaren parametroak SKU anitz exekutatzen direnean?
Ukipen-pantailako kontrolagailuak produktuen aurrezarpenak gordetzen ditu izenarekin, helburuko pisuarekin, tolerantzia-mugekin eta ordenatzeko ekintzarekin. Operadoreek SKU aktiboa hautatzen dute gordetako zerrendatik, eta ezarpen guztiak automatikoki kargatzen dira. Bilaketa-funtzio batek produktuaren izenaren arabera azkar berreskuratzeko aukera ematen du. Aurreikuspenak USB bidez esportatu eta inporta daitezke hainbat makinatan babeskopia egiteko edo bikoizteko.

Zein komunikazio-protokolo onartzen dira fabrikako sistemekin integratzeko?
Interfaze estandarrak RS232, RS485 eta Ethernet dira. Modbus TCP/RTU, TCP/IP socket komunikaziorako edo datu-basearen zuzeneko idazketarako protokoloaren egokitzapena sistemaren konfigurazioan kudeatzen da. Protokoloaren eskakizun espezifikoak bezeroaren automatizazio-taldearekin berrikusten dira eskaera-prozesuan.

Nola balioztatzen da sistema instalatu ondoren?
Abian jartzeak pisu ziurtatuekin kalibrazio estatikoa, benetako produktuen laginekin produkzio-abiaduran egindako proba dinamikoak eta sailkatzeko denbora eta zehaztasuna egiaztatzea barne hartzen ditu. Abian jartzeko txosten dokumentatua eman daiteke. Etengabeko errendimenduaren egiaztapena egin dezake bezeroak atxikitako erreferentzia-laginak eta aldizkako kalibrazio-egiaztapenak erabiliz.
