Lineako pisu-kontrolatzaile adimenduna

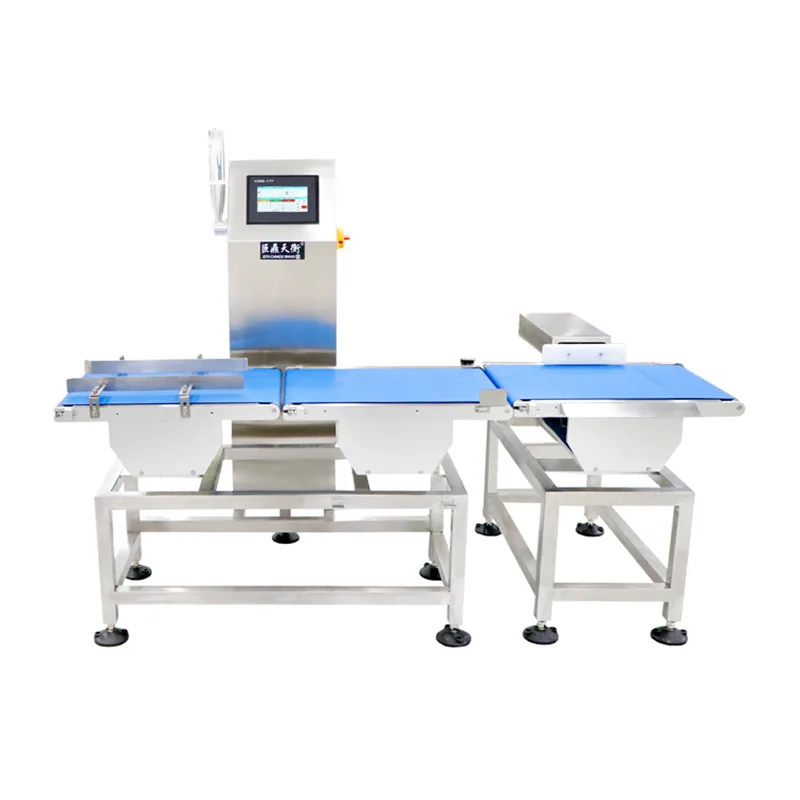

A30 Intelligent Online Checkweigher Jiangsu Jutian Weighing Equipment Co., Ltd-k fabrikatutako abiadura handiko gerriko pisaketa sistema bat da. Linux kontrol-plataforma txertatu batean eraikita dago eta ekoizpen- eta ontziratze-lerroetan etengabeko mugimenduan pisua ikuskatzeko diseinatuta dago. Sistemak pisu-irakurketak jasotzen ditu produktuak karga-zeluletan integratutako garraiatzaileen atal baten gainetik igarotzen diren heinean, irakurketa bakoitza gordetako parametroekin alderatzen du eta irteera konfiguragarria abiarazten du gainditu/huts emaitzan oinarrituta, hori guztia lehendik dagoen linea-abiadura edo produktuen tartea aldatu gabe.

Linux sistema eragile txertatu baten erabilerak denbora errealeko zeregin anitzeko ingurunea eskaintzen du pisu-seinaleen prozesatzeko, ukipen-pantailako erabiltzailearen interfazearen kudeaketa, datuen erregistroa eta komunikaziorako. Arkitektura honi esker, sistemak abiadura handiko ikuskapen-zereginak kudeatzen ditu komunikazio-protokoloak, datu-formatuak eta periferikoen integrazioak egokitzeko malgutasuna mantenduz.

Sistemaren arkitektura eta seinaleen prozesatzeko katea

Online Checkweigher adimendunak lau atal funtzional ditu: sarrerako garraiatzailea, pisatzeko garraiatzailea, irteerako garraiatzailea eta Linux-en oinarritutako kontrol-unitatea. Seinale-kateak honela funtzionatzen du:

1. Produktuen detekzioa eta abiarazpena:Sarreratik pisatzeko trantsizioan kokatutako sentsore fotoelektriko batek sarrerako produktu baten lehen ertza detektatzen du. Sentsorearen seinalea kontrolagailuaren sarrera digitalera bideratzen da, eta horrek pisua harrapatzeko sekuentzia abiarazten du aurrez konfiguratutako atzerapenean eta produktuaren luzeran oinarrituta.

2. Pisu-seinalea eskuratzea:Pisatzeko garraiatzailea tentsio-neurgailuaren karga-zelula multzo batean muntatuta dago, mekanikoki isolatuta dagoen motorra eta ondoko garraiagailuetatik. Pisu-seinale analogikoa anplifikatu, iragazi eta digitalizatu egiten da kontrolagailuaren abiadura handiko ADC moduluak. Laginketa-tasak irakurketa anitz harrapatzeko konfiguratuta daude produktua pisatzeko atalean guztiz dagoen aldi laburrean.

3. Iragazki digitala eta pisuaren kalkulua:Linux sistemak iragazketa-algoritmo digitalak aplikatzen ditu laginatutako datu-korronteari, hondar-bibrazio mekanikoa eta gerriko zarata konpentsatuz. Pisu-balio egonkor bat ateratzen da eta denbora errealean konparatzen da parametroen datu-basean gordetako produktuaren helburu-pisuarekin eta tolerantzia-mugekin.

4. Erabakia eta irteera:Sistemak produktua gainditu edo huts gisa sailkatzen du konparazioaren emaitzaren arabera. Hutsegite-baldintzetan, irteera-seinale konfiguragarriek alarma entzungarri bat, adierazle bisual bat, garraiatzailearen geldialdia edo errefusa mekanismo bat eragin ditzakete. Erabakia produktuak irteteko sekziotik igarotzen duen denboran gauzatzen da.

5. Datuen grabaketa:Ikuskapen-gertaera bakoitza (denbora-zigilua, produktuaren identifikatzailea, neurtutako pisua eta gainditu/ezin egoera barne) barne biltegian erregistratzen da eta USB esportatzeko erabilgarri dago CSV formatuan.

Parametro Tekniko Nagusiak

Zehaztasun-oharra:Lor daitekeen zehaztasuna produktuaren pisuaren, dimentsioen, garraiatzailearen abiaduraren eta ingurumenaren egonkortasunaren araberakoa da. Zehaztapenak fabrikako baldintza kontrolatuetan egiaztatzen dira lagin adierazgarriekin eta tokian bertan martxan jartzen direnean berresten dira.

Jiangsu Jutian Weighing Equipment Co., Ltd.-k 20 urte baino gehiagoko esperientzia du pisatzeko tresneria eta sistema automatizatuetan. Konpainiak ISO9001 ziurtagiria, CE produktuaren ziurtagiria, 68 patente nazional eta 20 software egile eskubide ditu. Fabrikazioa bi instalaziotan egiten da kalitate-prozedura estandarizatuetan, 919 I+G Zentroak zuzendutako sistemaren garapenarekin.

Linux kapsulatutako sistema eta software gaitasunak

Linux plataforma txertatua aukeratzeak pisua kontrolatzeko aplikazio industrialetarako garrantzitsuak diren hainbat ezaugarri funtzional eskaintzen ditu. Denbora errealeko nukleoak pisu-seinalearen eskuraketa eta erabakien irteera denbora deterministikoarekin kudeatzen ditu, produktuaren garraio-leihoan gainditu/huts seinalea sortzen dela ziurtatuz. Ataza anitzeko arkitekturak ukipen-pantailako erabiltzaile-interfazea, datuen erregistroa eta sareko komunikazioa aldi berean funtzionatzea ahalbidetzen du, ikuskapen-zikloa eten gabe.

Erabiltzaile-interfazeak txinera eta ingelesa bistaratzea onartzen du, parametroen konfigurazioa menu egituratuetako orrien bidez eskura daiteke. Maila anitzeko erabiltzailearen baimenek ezarpen kritikoak (adibidez, tolerantzia-mugak eta kalibrazio-parametroak) baimendutako langileei mugatzen dizkiete. Software-eguneratzeak USB edo sare-konexioaren bidez aplika daitezke, eremuan eguneratzeak hardware aldaketarik gabe.

Sistemaren komunikazio pilak serie eta Ethernet protokolo estandarrak onartzen ditu. Datuen irteera-formatua, transmisio-tartea eta esku-harremanaren metodoa konfigura daitezke ostalari-sistemen eskakizunekin bat etortzeko, hala nola MES, SCADA edo landare-datuak biltzeko zerbitzariak. Errefusaren mekanismoekin integratzea eskatzen duten aplikazioetarako, I/O irteera balbula pneumatikoak, erreleak edo adierazle-pilak gidatzeko konfigura daiteke.

Ikuskapen-eszenatoki tipikoak

Ohiko galderak (Maiz egiten diren galderak)

Zer abantaila ematen du txertatutako Linux sistemak mikrokontrolagailu estandar baten aldean?
Linux plataformak zeregin anitzeko gaitasuna eta software ingurune estandarizatua eskaintzen ditu. Horri esker, ikuskapen-errutina, ukipen-pantailaren eguneraketak, datuen erregistroa eta sareko komunikazioa denbora-gatazkarik gabe funtzionatzen dute. Gainera, protokoloaren pertsonalizazioa errazten du eta sareko tresna estandarrak onartzen ditu plantako IT sistemekin integratzeko.

Nola kalibratzen da egiaztapen-pisua, eta zenbat aldiz behar da birkalibrazioa?
Kalibrazioa probako pisu ziurtatuak erabiliz egiten da ukipen-pantailan puntu bakarreko errutina gidatu baten bidez. Birkalibrazio-maiztasuna funtzionamendu-ingurunearen eta instalazioaren kalitate-sistemaren araberakoa da; eguneroko edo txandakako egiaztapena ohikoa da araututako industrietan. Sistemak kalibrazioa desmuntatu gabe burutzea ahalbidetzen du.

Sistema gure lehendik dagoen MES edo datu-basearen zerbitzariarekin komunikatu al daiteke?
Ethernet interfaze estandarrak TCP/IP komunikazioa onartzen du. Datu-formatua eta transmisio-protokoloa abian jartzean egokitu daitezke sistema hartzailearen eskakizunetara egokitzeko. Integrazio ez estandarrak egiteko, ingeniaritza taldeak protokoloaren dokumentazioa eman dezake edo datuen irteera horren arabera konfiguratu dezake.

Zerk zehazten du kontrol-pisuaren gehienezko errendimendua?
Produktuaren luzeraren, garraiatzailearen abiaduraren eta pisuaren seinalea egonkortzeko behar den denbora minimoaren arabera zehazten da. Produktu luzeagoek edo zehaztasun-eskakizun handiagoak abiadura motelagoak edo pisatzeko atal handiagoak behar dituzte normalean. Bezeroaren produktuen laginetan eta abiadura itxaropenetan oinarritutako ingeniaritza berrikuspenean ematen dira errendimenduaren estimazioak.

Nola integratzen dira errefusa-mekanismoak egiaztatzeko pisuarekin?
Kontrolagailuak I/O irteera digitalak eskaintzen ditu, bultzagailu pneumatikoak, aire-leherketa-toberak edo desbideratzaile-ateak gidatzeko konfigura daitezkeenak. Irteera-denbora jarraipenaren produktuaren posizioarekin sinkronizatuta dago. Mekanismo espezifikoa eta bere integrazioa sistemaren konfigurazioan definitzen dira produktuaren ezaugarrietan eta lerroen diseinuan oinarrituta.
